[TUTO] montage Warning pas cher
Aller à la page: 1, 2  >
Poster un nouveau sujet Répondre au sujet cb1300 Index du Forum -> Forum Atelier -> Eléctricité
Sujet précédent :: Sujet suivant
Auteur Message
chacal

Hors ligne

Inscrit le: 04 Juil 2010
Messages: 843
Localisation: La Chapelle-Heulin - 44
Masculin Balance (23sep-22oct)
Marque moto: HONDA
Type moto: CB 1300 N
Couleur: Red and White
Année: 2003

MessagePosté le: Dim 24 Fév - 00:32 (2013) Sujet du message: [TUTO] montage Warning pas cher Répondre en citant

PublicitéSupprimer les publicités ?
Salut à tous.
Ça faisait un moment que je voulais poser un warning, c'est chose faite.
Tout d'abord, j'ai décortiquer le plan électrique pour voir où je pouvais le brancher
malgré que le relai de clignotant soit à l'arrière on peu faire le branchement dans l'optique.


liste des fournitures :
 - un contacteur 13,90 €
 - 2 diodes 1N5408 0,50 €
 - gaines thermoretractable 2€
Total 16,40 € (un kit Warning coûte environ 50 à 60 €)

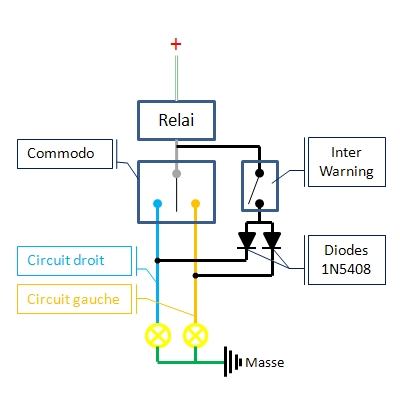

un petit schéma simplifié pour vous montrer le principe de fonctionnement

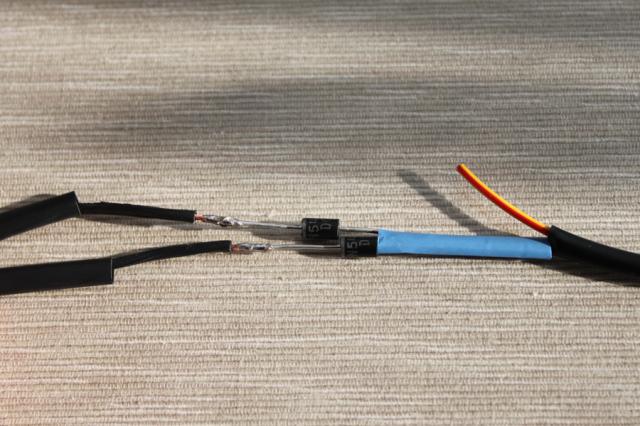

soudure des diodes sur un des fils du contacteur de Warning

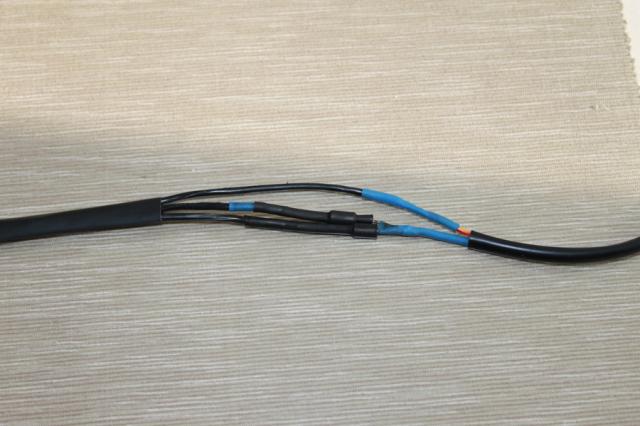

un fois les soudures terminées avec les gaines en place

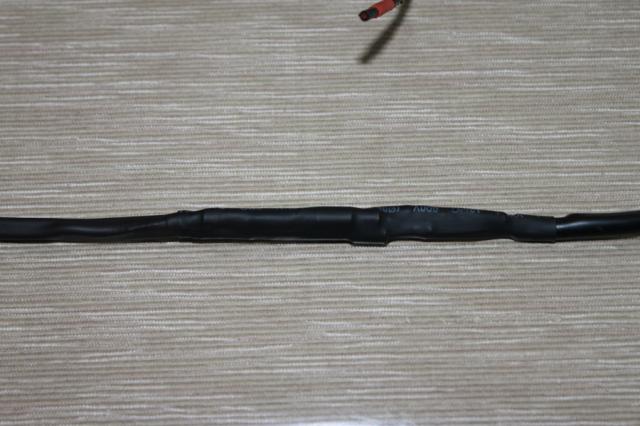

une gaine plus grosse pour étanchéifier le tout

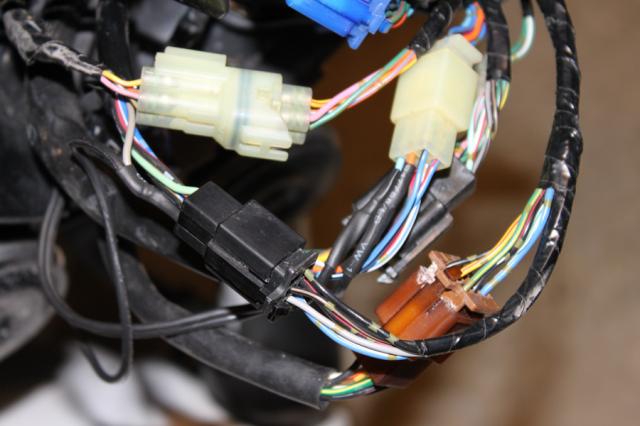

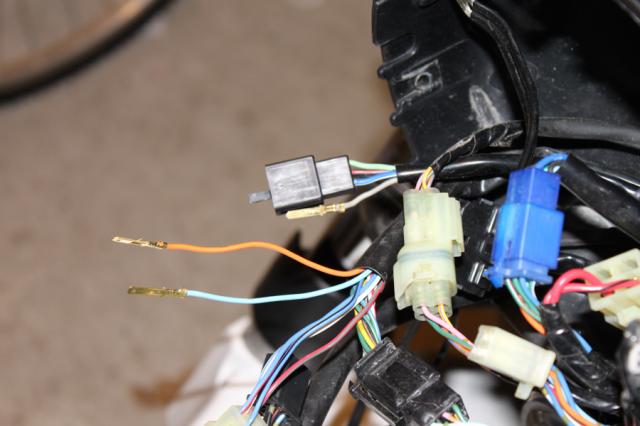

j'ai retiré les fils gris, orange et bleu de leur prise pour facilité la soudure

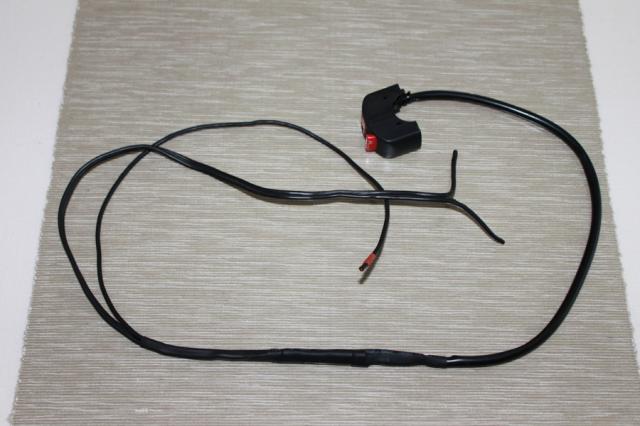

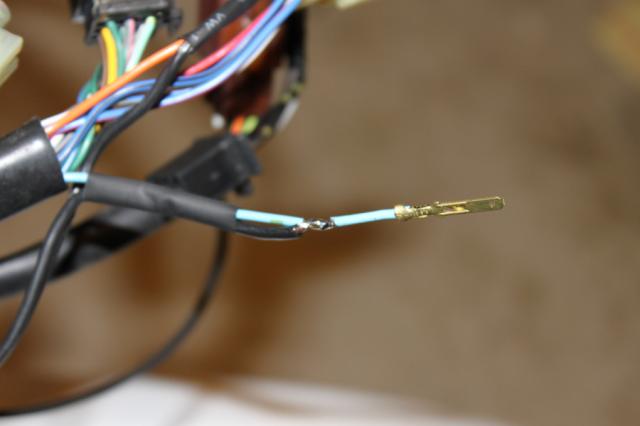

une petite soudure sur chaque fils

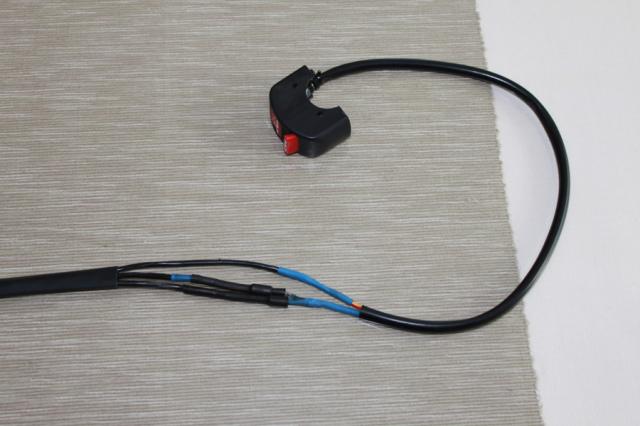

une fois le tout soudé et gainé

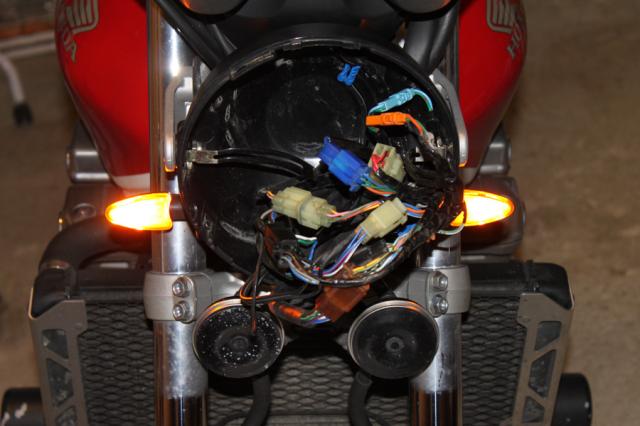

un petit test avant de tout mettre ce bordel dans l'optique

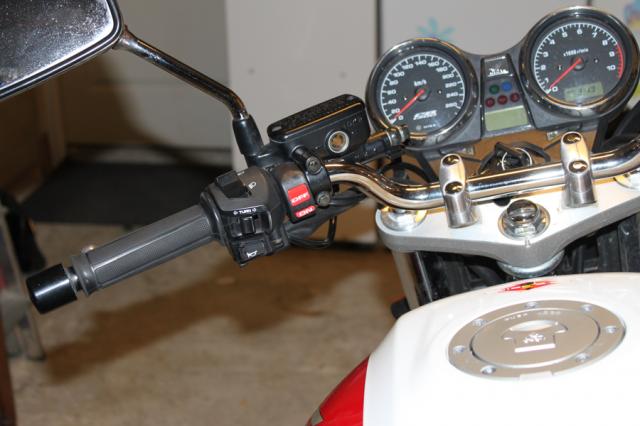

la position du contacteur sur le guidon







pour les intéressés j'ai fait un agrandissement du schéma électrique http://dl.free.fr/iB9wEpKD0
___________________
Gaaaaaaaaazzzzz !!!


Dernière édition par chacal le Dim 24 Fév - 00:50 (2013); édité 1 fois
